A névleges csatlakozási teljesítmény, és a rendelkezésre álló fázisszám megállapítása.
Sok esetben lehet szükséges annak megállapítása, hogy az adott ingatlan milyen névleges csatlakozási paraméterekkel rendelkezik. Azaz, hogy mekkora a csatlakozási teljesítménye, valamint hány fázis áll rendelkezésre. Például nagy teljesítményű fogyasztó (villanytűzhely, hőtárolós vízmelegítő, klíma berendezés, szárítógép, mosogató gép, elektromos fűtő készülékek) vásárlása előtt, nem árt tisztában lenni villamos szempontból a lehetőségekkel. Többnyire a profibb üzletek szakképzet eladói is felszokták tenni a nagy kérdést azért, hogy kiderüljön lehet-e az adott készüléket egyáltalán üzemeltetni az adott körülmények között. De fontos lehet a csatlakozási teljesítmény és a fázisszám megállapítása ingatlan vásárlás során is. Szerencsére a csatlakozási paramétereknek a megállapításánál mi sem egyszerűbb! Csak annyit kell tudni hol van a fogyasztásmérőhely, könnyedén és azonnal kideríthető hány fázisú a rendszer, és az, hogy fázisonként hány amper áll rendelkezésre.
Fontos tudni a fogyasztásmérő, és a csatlakozási teljesítményt korlátozó kismegszakítók az áramszolgáltató tulajdonában vannak. Azok "babrálása" esetén szinte biztosra vehető, hogy valamilyen retorzió lesz az eredmény.
Névleges csatlakozási teljesítmény (rendelkezésre álló amperszám) megállapítása:
Miután megvan a maga a mérőhely, a névleges csatlakozási teljesítményt meghatározó kismegszakítót (vagy kismegszakítókat), kell tüzetesebben megvizsgálni. A kismegszakító homlokfalán feltüntetett adatokból két rendkívül fontos paramétert tudhatunk meg. Az egyik a kismegszakító névleges árama (In), ami azt határozza meg, hogy az adott fázist hány amperrel lehet terhelni. A másik a kismegszakító kioldási karakterisztikája. Ez B vagy C lehet. De gyakran lehet találkozni olyan mérőhelyekkel, ahol még régi a csatlakozási teljesítményt korlátozó kismegszakító. Ezekben az esetekben többnyire L (vezetékvédő) kioldási jelleggörbével lehet találkozni. Ez valahol a B és a C között van, inkább közelebb a B-hez. A kioldásikarakterisztika témakör kivan vesézve itt.
A rendelkezésre álló fázis szám megállapítása, azaz hány fázisú a csatlakozás?
A rendelkezésre álló fázisszámot az áramszolgáltató teljesítményt korlátozó kismegszakítóinak a száma határozza meg. Mindig a mérőberendezés közvetlen közelében vannak elhelyezve, többnyire alatta vagy mellette. Ha 1 kismegszakító van akkor egyfázisú, ha 3 akkor háromfázisú a csatlakozás. Az esetek túlnyomó többségében egy vagy háromfázisú csatlakozást építettek ki. Ritkábban, de azért előfordulhatnak 2 fázisú csatlakozások is. Már régóta nincs lehetőség kétfázisú mérőhelyek kialakításra.
Tehát a fentebb a látható csatlakozás egyfázisú, mert csak egydarab kismegszakító van a mérőfej mellett. És a csatlakozási teljesítmény 16 amper, amit viszont a régi Bakony névleges árama határoz meg.
Nagyjából ugyanazt látjuk, mint az előző képen. Egyfázisú mérő, itt viszont egy korszerűbb 20 amperes védelmi készülék korlátozza a csatlakozási teljesítményt.

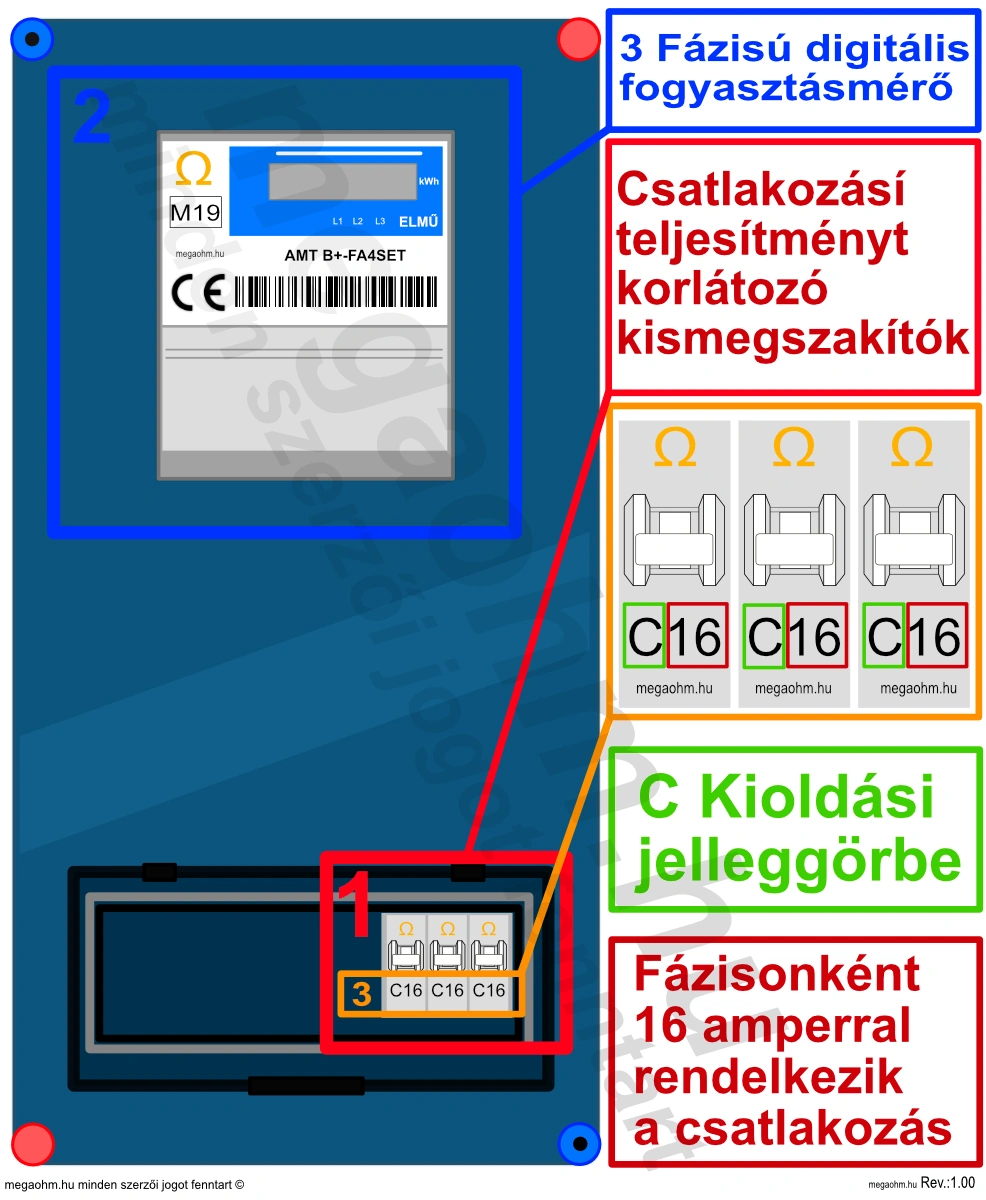

A grafikán egy viszonylag korszerű háromfázisú mérőhely látható. Nagyjából ezt a csatlakozási teljesítményt nevezhetjük lemondás mentesnek.

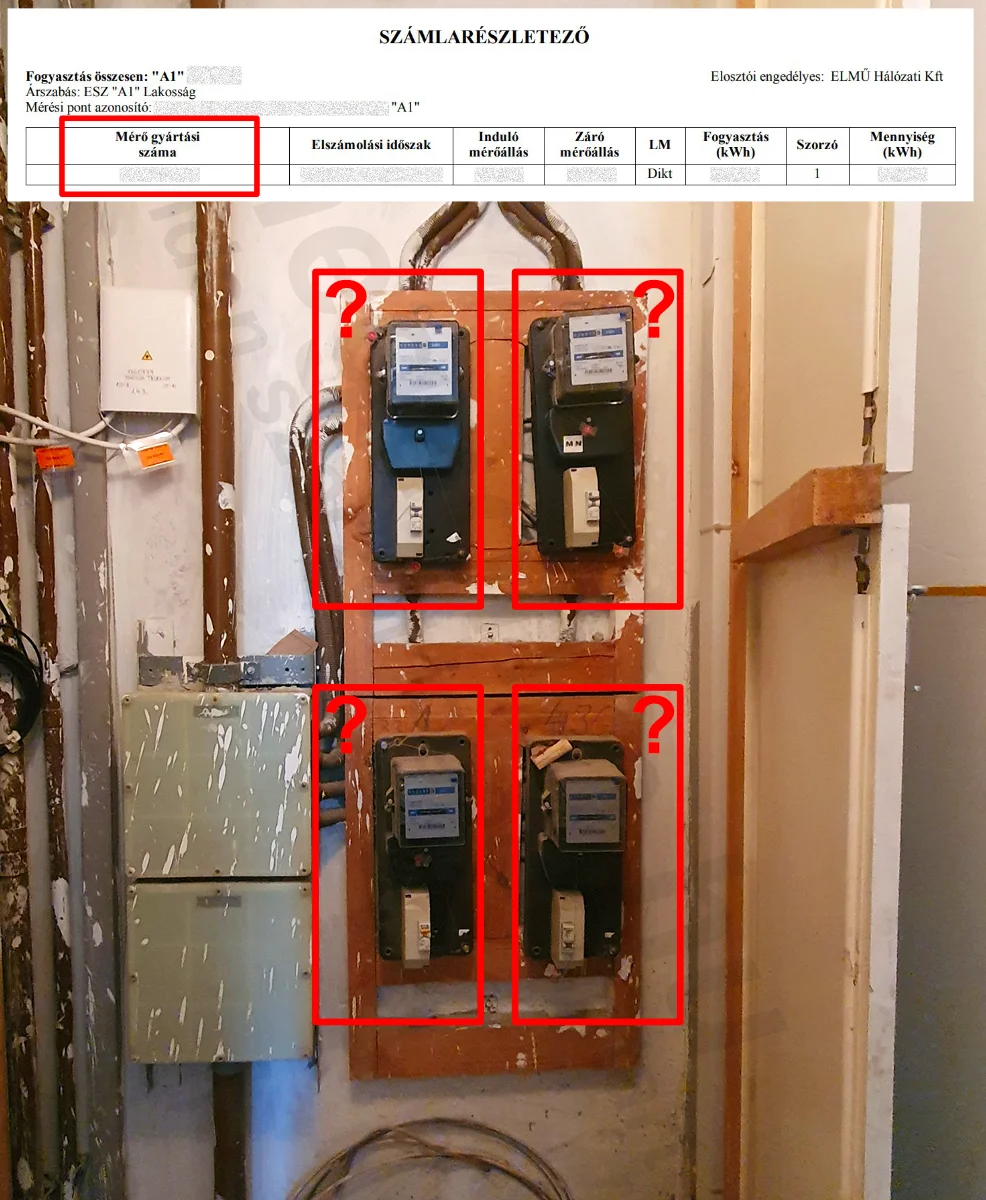

Csoportos mérőhely beazonosítása, azaz melyik az én mérőm a sok közül?
A társasházakban álltalában szintenként a lakásoknak egy helyre vannak a mérőhelyek kialakítva. Ez néha fejtőrést okozhat az albérlőknek, illetve lakásvásárlás esetén az új tulajdonosnak. Szerencsére az adott lakáshoz tartozó mérő beazonosítása egyszerű feladat. Ehhez mindössze egy villanyszámlára van szükség. A villanyszámlán a „Mérő gyártási száma” felvan tüntetve. Így könnyedén meg lehet találni a lakáshoz tartozó fogyasztásmérőt, mindössze le kell olvasni a mérőkről a sorozatszámokat.

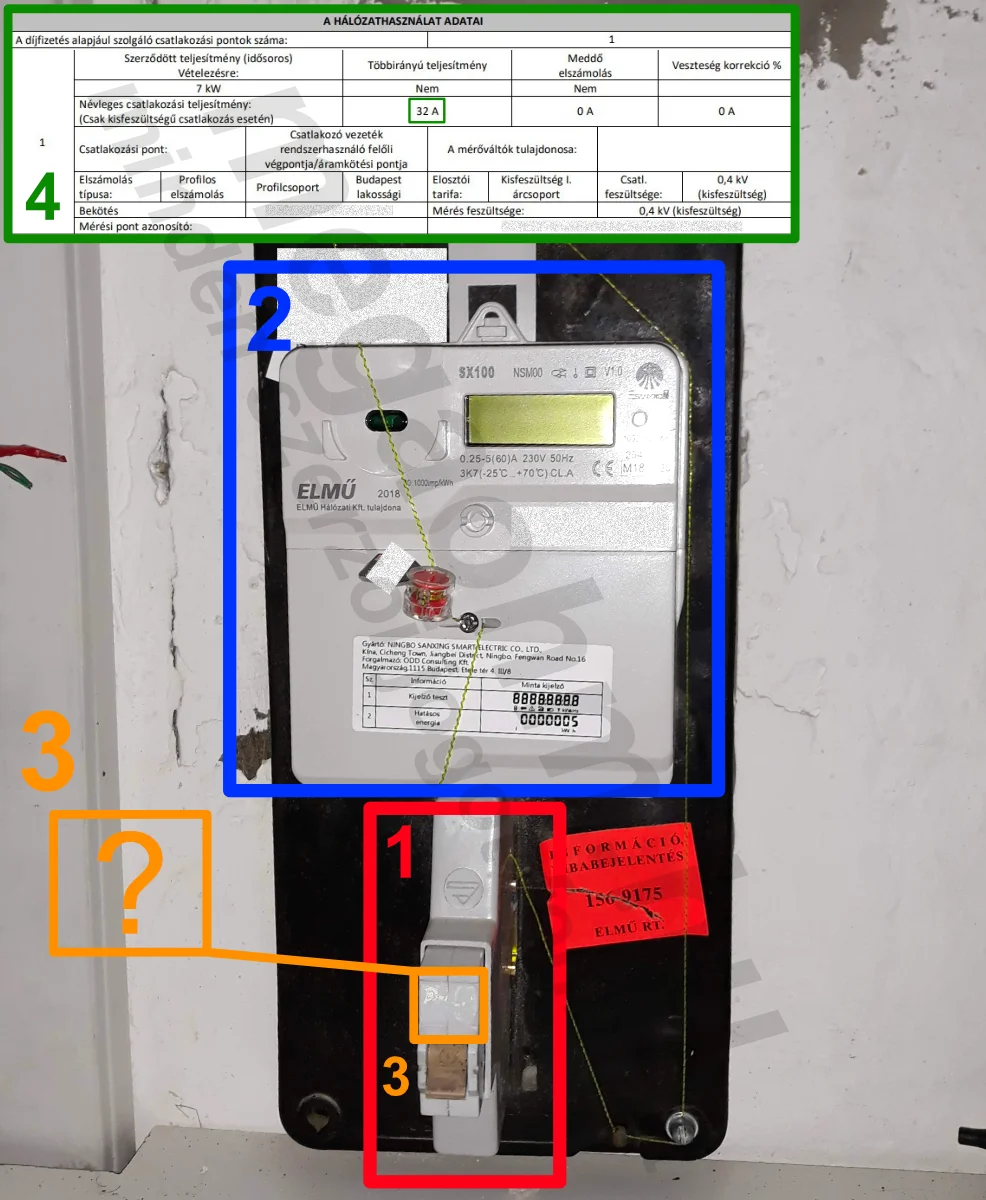

Ha csatlakozási teljesítményt korlátozó kismegszakítóról nem olvashatók le az adatok.
Sajnos sok esetben a fentebb felvázolt módszerekkel nem lehet beazonosítani maradéktalanul a csatlakozás paramétereit. Jellemzően a régebben kialakított mérőkkel van gond ilyen téren. A régebben gyártott kismegszakítók paramétereit egy papírlapra nyomtatták. Ezt a papírt nemes egyszerűséggel felragasztották a homlokfalra. Sajnos a hosszú évtizedek alatt a ragasztás elengedhet, és az információ a papírlappal együtt elveszhet. Ilyen esetben két lehetőség van. Vagy a szolgáltató segítségét kell kérni, vagy elő kell bányászni a szerződést. A szerződésben a „Névleges csatlakozási teljesítmény” mezőben van feltüntetve az, hogy amper áll rendelkezésre a fázisonként. Bár a kismegszakító kioldási karakterisztikáját így sem tudjuk meg.
